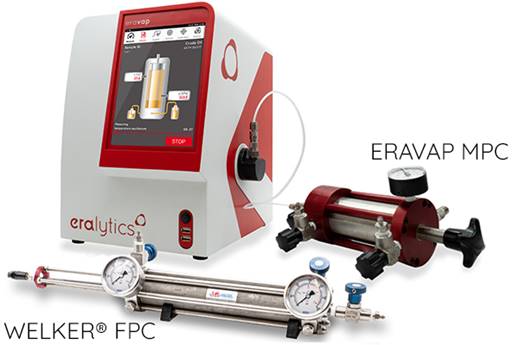

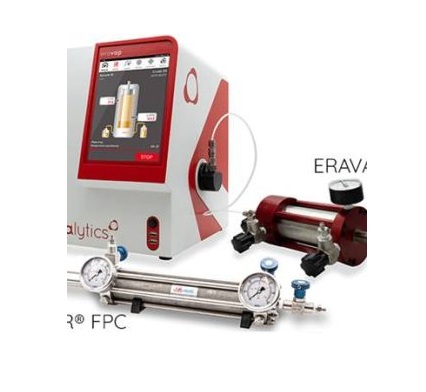

Eravap para crudos
ERAVAP es la solución líder para ensayo de presión de vapor y densidad de alta precisión en crudos vivos y muertos conforme a norma ASTM D6377, IP481, GOST 52340. Su diseño de celda único permite altas velocidades de agitación, asegurando una exactitud inigualable y tiempos cortos de medición. Adicionalmente, mediciones especiales de radio V/L, incluyendo método TVP (presión de vapor real)
Metodo:
Correlación:
Ensayo de presión de vapor en crudos

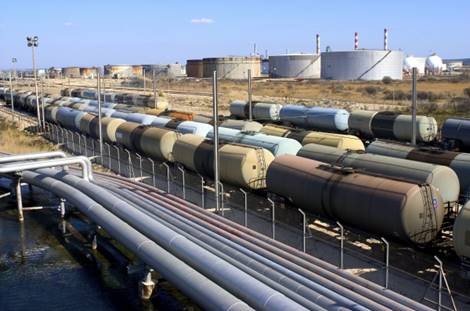

Presión de vapor en crudos es un parámetro clave cuando planea el transporte de crudos a través de diferentes zonas climáticas. Cuando desarrolla mediciones de presión de vapor en crudos hay que tener en cuenta las condiciones ambientales reales duranta el transporte. Si el crudo transportado es en vagones de ferrocarril, el espacio libre es de aproximadamente el 5%, mientras que un tanque de techo flotante casi no tiene espacio libre. Esto es importante ya que la relación vapor a líquido (V/L) y la temperatura de almacenamiento son influenciadas altamente por la presión de vapor del crudo. Esto es especialmente para petróleo crudo, el cual contiene grandes cantidades de livianos volátiles.
2-en-1: Presión de vapor y densidad
La última innovación para ERAVAP es la combinación opcional con el módulo de densidad ERALYTICS DENS4052 tipo tubo U con temperatura controlada. Este módulo de densidad integrado ultra liviano (patente pendiente) ofrece mediciones de densidad en conformidad con ASTM D4052 / ISO 12185 (r=0.0001 g/cm3).
Esto permite una medición simultánea de densidad y presión de vapor del crudo. Adicionalmente, el módulo de densidad puede ser combinado con un sistema de llenado presurizado (FPC/MPC), especialmente conveniente para ensayos de crudos volátiles.
Soluciones de muestreo presurizadas

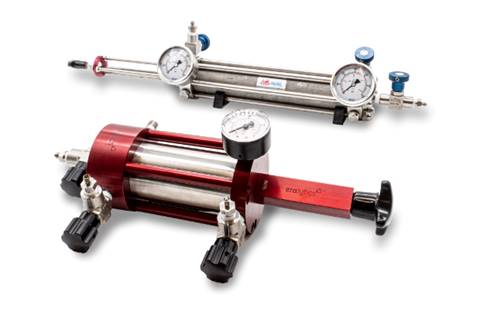

La medición de petróleo crudo contiene altas cantidades de volátiles que requieren el uso de un sistema de muestreo presurizado, tales como, el nuevo cilindro pistón desarrollado por ERALYTICS ERAVAP MPC (ASTM D8009) o el cilindro estándar de pistón flotante FPC (ASTM D3700). Si tales crudos son medidos en un contenedor abierto, muchos volátiles serán perdidos, suministrando resultados erróneos de presión de vapor. Para un muestreo altamente presurizado, se puede instalar en ERAVAP un regulador especial de presión.
Tecnología celda de agitación de alta tecnología

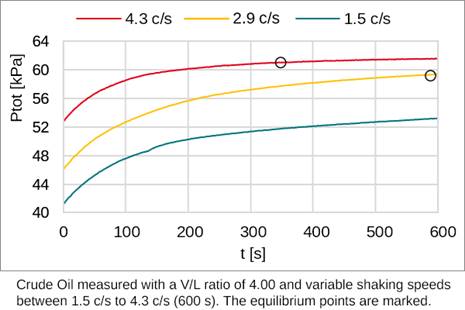

Las propiedades del crudo como viscosidad juegan un rol importante en mediciones de presión de vapor. Como una viscosidad alta retrasa la formación del equilibrio de presión, la agitación de la celda de medición es necesaria para norma ASTM D6377. ERAVAP cuenta con un diseño de celda y agitador superior, el cual permite una velocidad de agitación de 4.3 ciclos por segundo (curva roja), mucho más alto comparado con otros equipos de presión de vapor en el mercado (curvas verdes y amarillas). Este resultado no solo es una medición más rápida, sino incrementa significativamente la exactitud y precisión. Una agitación insuficiente o aplicar una medición estática puede conducir a valores más bajos con un sesgo de hasta 10 kPa (1.5 psi).
V/L e influencias de temperatura

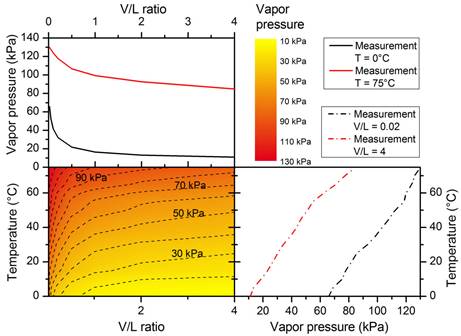

La gráfica muestra la influencia de relación V/L y temperatura en el ensayo de presión de vapor en crudo.
Midiendo a condiciones estándares de V/L = 4 y T = 37.8ºC la presión de vapor de la muestra fue de aproximadamente 40 kPa. A una relación V/L de 0.02 encontrada en los vagones de ferrocarril, camiones o barcos dan una presión de vapor de cerca de 100 kPa. Asumiendo que estos tanques de almacenamiento se encuentran bajo el calentamiento de luz solar, cuando su contenido alcanza una temperatura de 60ºC, la presión de vapor aumenta aún más a 120 kPa.
Cuanto más ligeros contenga el crudo transportado mayores serán estos efectos. Esto resalta la importancia de medir presión de vapor del crudo en condiciones realistas.
Módulo de alta viscosidad
ERAVAP cubre actualmente un rango amplio de aplicaciones con sus configuraciones estándares. Sin embargo, si la viscosidad de las muestras incrementa es más difícil pasarlas en la celda de medición. En este caso el calentamiento previo a la introducción ayuda. Durante la medición de la muestra en el tubo se enfriará, obstruyendo potencialmente después de realizar el ensayo.
El módulo de alta viscosidad calienta la entrada, salida y todos los tubos de transferencia a 70ºC. La temperatura es regulada a un valor definido en el menú de medición del instrumento. Usando este módulo extiende la aplicación de ERAVAP a un rango amplio de muestras.
Más información
ERAVAP – Opciones de medición únicas:
El equipo para ensayo de presión de vapor ERAVAP está disponible en dos modelos. ERAVAP (EV10) para ensayos de presión de vapor de todos los tipos de líquidos hasta un máximo de 1000kPa (145 psi) y ERAVAP (EV20) para ensayos de presión de vapor de hasta 2000 kPa (290 psi). Para completar el rango de aplicaciones, ERALYTICS ofrece una variedad de opciones de medición para ambos modelos. Obtenga un resumen de las opciones de medición únicas de ERAVAP
Recomendaciones ASTM D6377 y CCQTA:
ASTM D6377 permite el uso de un rango amplio de diferentes parámetros para ensayo de presión de vapor en crudos. Por lo tanto, se puede adaptar para ajustarse a los parámetros de la mayoría de las condiciones. Estudios por la Asociación Técnica Canadiense de Calidad de Crudo (CCQTA), no obstante, demostró que la expansión térmica de las muestras hace que las mediciones con relaciones V/L muy bajas sean difíciles. CCQTA prefiere analizar la relación V/L a una temperatura específica para juzgar el crudo.

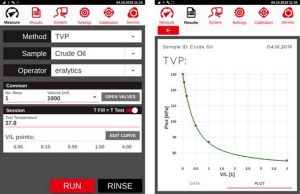

ERALYTICS encontró una solución para el problema de la expansión térmica en ERAVAP Crudo y por lo tanto puede medir presiones de vapor con exactitud a V/L = 0.02. Adicionalmente, están disponibles programas de medición de curva a diferentes relaciones V/L, incluyendo método TVP (presión de vapor real) el cual calcula VPCR teórico a V/L = 0. Esto hace al ERAVAP la selección ideal para aplicaciones de medición de crudos.
Video aplicación: eravap – las pruebas de petróleo crudo en su mejor momento:
Observe el último video de aplicación y convénzase usted mismo de cómo establecemos el punto de referencia para los ensayos de presión de vapor + densidad de crudo combinado con módulo DENS4052 y nuestro nuevo cilindro pistón ERAVAP MPC.
Especificaciones técnicas:
- Métodos de ensayos disponibles: ASTM D4052, D5188, D5191, D6377, D6378, D6897, métodos programables, EPA/CARB, mediciones TVP-combinadas T (V/L) y mediciones de presión de vapor
- Correlaciones: ASTM D323, D1267, D2533, D4953, D5190, D5482, D2879 (opcional extensión baja presión de vapor)
- Especificaciones de Combustibles: ASTM D910, D1655, D1835, D4814, D6227, EN 228
- Rango de temperatura: 0ºC a 120ºC (32ºF a 248ºF) con tecnología Peltier. No requiere enfriamiento externo. -20 ºC a 120ºC (-4ºF a 248ºF) con actualización baja temperatura EV01-COOL (requiere enfriamiento externo). Rango extrapolado -100ºC a 300ºC (-148ºF a 572ºF)
- Estabilidad de temperatura: 0.01ºC (0.02ºF)
- Rango de presión: 0 kPa a 1000 kPa (0 psi a 145psi)
- Resolución de presión: 0.01 kPa (0.0014 psi)
- Vapor/Radio líquido: Variable desde 0.02/1 a 100/1 (depende del método)
- Precisión: Repetibilidad r ≤ 0.15 kPa (0.022 psi) / ciclopentano @37,8ºC. Reproducibilidad R ≤ 0.50 kPa (0.073 psi)
- Módulos de extensión disponibles: EV01-COOL módulo de baja temperatura (-20ºC a 120ºC / -4ºF a 248ºF). EV01-VISC módulo de alta viscosidad (entrada y salida calentada hasta 70ºC/158ºF). EV01-VPL módulo de baja presión (r=0.1 kPa; resolución de presión = 0.01 kPa)
- Introducción de la muestra: automática vía pistón interno, filtración automática a través de filtro de 80um, no requiere bomba de vacío externa
- Volumen de muestra: 1ml (2,2 ml por ciclo de enjuague)
- Tiempo de medición: 5 minutos para medición estándar
- Limpieza: a través de siguiente muestra o solvente. Después de muestras de crudo limpieza con tolueno.
- Cámara de medición: Aluminio niquelado
- Pantalla: Tipo industrial sensible al tacto de 8,4 pulgadas
- Lenguajes: Inglés, Alemán, Francés, Español, Ruso, Chino, otros disponibles bajo solicitud
- Interfaces: PC con Ethernet, USB y RS232 – Wifi con dispositivo externo – Conectividad LIMS directa via LAN, salida a impresora o PC como CSV o PDF – Entrada opcional a través de teclado externo, mouse o lector de barra
- Control remoto: Capacidad de servicio remoto vía interface Ethernet
- Software PC: ERASOFT RCS – Software control remoto para multi-instrumento, transferencia de datos conveniente, visualización de espectros y análisis de resultados
- Base de datos: Mas de 100.000 reportes de ensayos almacenados en memoria interna, DVPE, RVPE, PABS, PGAS, PTOT, ASVP y AVP. Observación de gráficos de curvas
- Rastreo de alarmas: Todos los mensajes de alarma son almacenados en base de datos junto con los resultados
- Rutina de Calibración Automática: Tabla de corrección offset de 10 puntos, rastreo historial de calibración, calibración de material
- Auto-Muestreador: Auto-muestreador de 10 posiciones – instalado directamente
- Condiciones de operación: Rango de temperatura 0ºC a 50ºC – Humedad hasta 90% HR, sin condensado
- Requerimientos de poder: Auto 85-264V AC, 47-63Hz, max. 150W (suministro de poder multi-voltaje). Aplicación de terreno: 12V DC (batería de vehículo) a través de adaptador
- Modelo: EV10
- Dimensiones y Peso: 29 x 33 x 34 cm / 9,1kg
