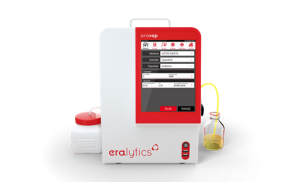

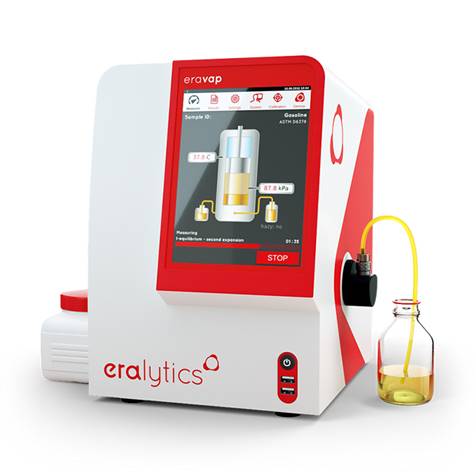

Eravap gasolina
Con una precisión inigualable, velocidad y versatilidad ERAVAP es el instrumento ideal para ensayo de presión de vapor en gasolinas, crudos, GLP, solventes, fragancias o soluciones acuosas, conforme a los métodos internacionales. Con el módulo de densidad tubo-U ultraliviano y controlado por temperatura DENS4052 (patentado), ERAVAP ofrece aún más: mediciones simultáneas de presión de vapor y densidad en un solo analizador.

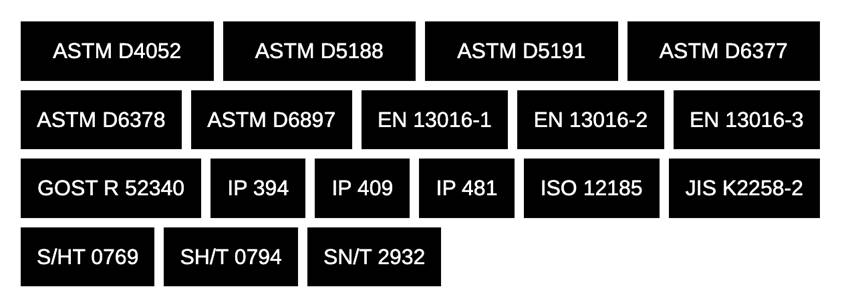

Metodo:

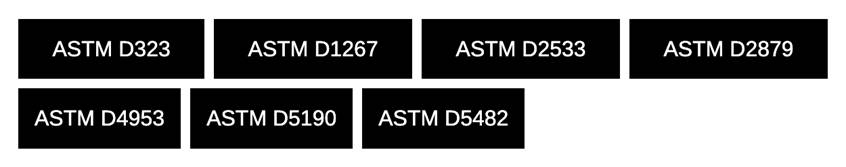

Correlación:
Desempeño inalcanzable
ERAVAP es un equipo compacto, altamente preciso, sencillo de usar. Es conocido por un ensayo de presión de vapor con una precisión inigualable, velocidad y versatilidad sobre el mas amplio rango de temperatura desde -20ºC a 120ºC (4ºF a 248ºF) disponible en el mercado. Poco espacio y portabilidad aún con auto-muestreador de 10 posiciones, ERAVAP es la selección ideal para laboratorios estacionarios o móviles.
ERAVAP es el instrumento referencia para ensayos de presión de vapor en la Agencia de Protección Ambiental US EPA. Adicionalmente ERAVAP es el instrumento aprobado en terrero por el ejército de Estados Unidos con más de 100 instalaciones en sus laboratorios móviles a nivel mundial.
2-en-1: Medición simultánea de PRESION DE VAPOR+DENSIDAD con un solo analizador
La última innovación para ERAVAP es la combinación opcional con el módulo de densidad ERALYTICS DENS4052 tipo tubo U con temperatura controlada. Este módulo de densidad integrado ultra liviano (patente pendiente) ofrece mediciones de densidad en conformidad con ASTM D4052 / ISO 12185 (r=0.0001 g/cm3).
ERAVAP es el único equipo para ensayo de presión de vapor en el mercado que permite mediciones simultáneas de dos parámetros listados en las especificaciones internacionales de combustibles ASTM D4814 y EN 228 en un solo analizador, específicamente presión de vapor de gasolina conforme a norma ASTM D5191 y densidad de gasolina, diésel o combustible de aviación conforme a la norma ASTM D4052. Diseño portátil y robusto convierten a ERAVAP la solución perfecta para laboratorios móviles, terminales, y uso en terreno.
Para una información más completa de medición simultánea de presión de vapor y densidad, descargue la última nota de aplicación «Combinando Presión de Vapor y Densidad».

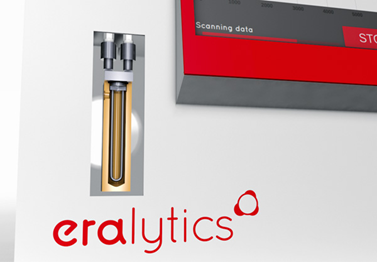

Único diseño de tubo U metal oscilante X
La última innovación para ERAVAP es la combinación opcional con el módulo de densidad ERALYTICS DENS4052 tipo tubo U con temperatura controlada. Este módulo de densidad integrado ultra liviano (patente pendiente) ofrece mediciones de densidad en conformidad con ASTM D4052 / ISO 12185 (r=0.0001 g/cm3).
El módulo de densidad opcional DENS 4052 fabricado de un metal especial (Hastelloy) está basado en un innovador tubo U de oscilación X donde solo los tubos rectos están vibrando entre sí. A diferencia de los tubos de oscilación X ERALYTICS, los tubos de vidrio tradicionales de los densímetros oscilan en modo Y, requiriendo un contrapeso fuerte lo cual los hace sensibles contra impactos externos y vibraciones. El diseño del tubo de oscilación X ERALYTICS es altamente resistente a los impactos y vibraciones, la solución perfecta para medir todo tipo de muestras aún en las condiciones mas adversas como trabajar directamente en terreno.

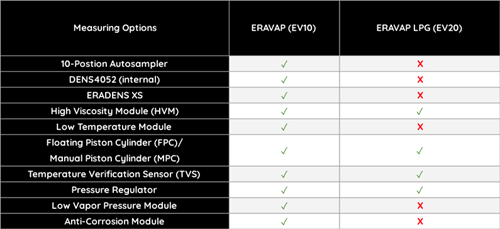

ERAVAP – Opciones de medición únicas
El equipo para ensayo de presión de vapor ERAVAP está disponible en dos modelos. ERAVAP (EV10) para ensayos de presión de vapor de todos los tipos de líquidos hasta un máximo de 1000kPa (145 psi) y ERAVAP (EV20) para ensayos de presión de vapor de hasta 2000 kPa (290 psi). Para completar el rango de aplicaciones, ERALYTICS ofrece una variedad de opciones de medición para ambos modelos. Obtenga un resumen de las opciones de medición únicas de ERAVAP.
TVS – Sensor de verificación de temperatura ASTM D5191
Otra gran característica para ERAVAP es el TVS – ASTM D5191 sensor de verificación de temperatura (patente pendiente) para ensayos de presión de vapor de alta precisión en gasolina. Este nuevo sensor de temperatura permite un monitoreo de temperatura sencillo directo en el contenedor de la muestra, presentando una verificación inmediata de la preparación de la muestra aún antes del comienzo de la medición. TVS habilita la especificación de los límites de temperatura altos y bajos, permitiendo una advertencia automática si no cumple los requerimientos. TVS es una herramienta muy eficiente que ayuda a el ahorro de tiempo y dinero mejorando el control de calidad en el laboratorio.
Repetibilidad superior
Las mejoras recientes en el diseño de ERAVAP permiten una repetibilidad y reproducibilidad excepcional. Solo r ≤ 0.15 kPa y R ≤ 0.50 kPa para ASTM D5191 y D6378 a 37.8ºC (100ºF) superan claramente los estatutos de precisión de los estándares ASTM. Usando ASTM D6378 en lugar de ASTM D5191 elimina los errores causados por una preparación de muestra incorrecta necesaria solo para ASTM D5191.

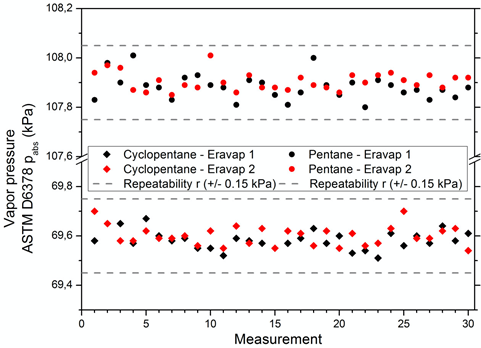

Por favor vea la última gráfica para mediciones de repetibilidad en la actual generación de ERAVAP usando ciclopentano y pentano a 37.8ºC (100ºF).
Más información
Diseño excepcional:

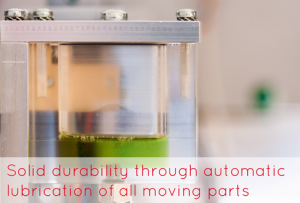

Con su diseño de calidad ERAVAP no solo fue diseñado para una alta precisión, también para una gran durabilidad. El pistón auto-lubricante y los poderosos elementos Peltier son las piezas claves del instrumento. Construido para un alto desempeño de muestra a un mínimo mantenimiento. Es más, la recalibración del instrumento puede ser desempeñada sin herramientas especiales o desarme de la unidad.
La tecnología de «Muestreo Puro» de ERALYTICS (patente pendiente) minimiza la posibilidad de contaminación cruzada entre mediciones.
Rango de aplicaciones:
Los rangos de aplicaciones van desde métodos de ensayos programables libremente para laboratorios de Investigación y Desarrollo a la simplicidad de botón pulsador. Con su rango de temperatura extendido desde -20ºC a 120ºC (4ºF a 248ºF) y radios V/L desde 0.02/1 a 100/1 sobrelleva los escenarios más difíciles de medición, así como también, los análisis de rutina. Ensayos de presión de vapor de hasta 1000 kPa son posibles. En combinación con un adaptador DC 12V puede trabajar a través de una batería de vehículo, permitiendo un ensayo de presión de vapor en terreno.
Con su innovador diseño ERAVAP es capaz de medir gasolina, gasolina oxigenada, así como también, cualquier otro solvente o aún polímeros. ERAVAP es usando mundialmente en refinerías, terminales, compañías de oleoductos, así como también autoridades y laboratorios independientes.
Módulo presión de vapor baja:
Con el módulo opcional de presión de vapor baja (r<0.1 kPa) las mediciones de substancias de presión de vapor baja, como solventes o químicos para propósitos de seguridad (MSDS) u otras regulaciones oficiales es una tarea sencilla. Este método está basado en la expansión triple ASTM D6378 usando el agitador interno de alto desempeño ERAVAP para asegurar un equilibrio termodinámico completo a cada paso de expansión, conduciendo a una correlación excelente a la establecida pero manual y demandante método ASTM D2879.
Módulo de alta viscosidad:
ERAVAP cubre actualmente un rango amplio de aplicaciones con sus configuraciones estándares. Sin embargo, si la viscosidad de las muestras incrementa es más difícil pasarlas en la celda de medición. En este caso el calentamiento previo a la introducción ayuda. Durante la medición de la muestra en el tubo se enfriará, obstruyendo potencialmente después de realizar el ensayo.
El módulo de alta viscosidad calienta la entrada, salida y todos los tubos de transferencia a 70ºC. La temperatura es regulada a un valor definido en el menú de medición del instrumento. Usando este módulo extiende la aplicación de ERAVAP a un rango amplio de muestras.

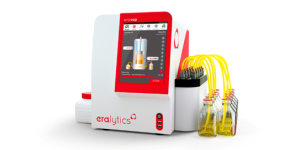

Opción: auto muestreador de 10-posiciones para una demanda alta de muestra:
El auto muestreador ERALYTICS de 10 posiciones es un accesorio opcional para el medidor de presión de vapor ERAVAP. El auto muestreador es instalado directamente al instrumento permitiendo conectar convenientemente hasta 10 muestras simultáneas. Es la solución perfecta para una demanda alta de muestra y aún más eficiente.
Todos los instrumentos mantienen su portabilidad, aún con el auto muestreador.

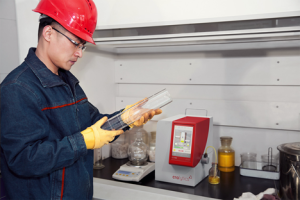

Procedimiento de medición:
Además de la preparación de la muestra conforme a los estándares ASTM, solo se requieren 4 pasos para para un ensayo de presión de vapor:
Ingrese identificación de la muestra
- Seleccione la norma de medición y adicione otro parámetro si es necesario
- Ubique la muestra junto al analizador
- Presione el botón de corrida
El instrumento visualiza el procedimiento de medición en la pantalla, así como también, temperatura y presión de la muestra en el interior de la celda. La presión de vapor resultante es calculada conforme a los estándares ASTM.
Video característica ERAVAP:
- Rango de temperatura inigualable, precisión, velocidad y versatilidad
- Rango de temperatura desde -20ºC a 120ºC (-4ºF a 248ºF)
- Variedad de estándares internacionales
Video operación ERAVAP:
Observe este video para obtener un resumen de la operación estándar de ERAVAP: desde la instalación a la medición y algunas opciones de medición extendida.
Especificaciones técnicas:
- Métodos de ensayos disponibles: ASTM D4052, D5188, D5191, D6299, D6377, D6378, D6897, métodos programables, EPA/CARB, mediciones TVP-combinadas T (V/L)
- Correlaciones: ASTM D323, D1267, D2533, D4953, D5190, D5482, D2879 (opcional extensión baja presión de vapor)
- Especificaciones de Combustibles: ASTM D910, D1655, D1835, D4814, D6227, EN 228
- Rango de temperatura: 0ºC a 120ºC (32ºF a 248ºF) con tecnología Peltier. No requiere enfriamiento externo. -20 ºC a 120ºC (-4ºF a 248ºF) con actualización baja temperatura EV01-COOL (requiere enfriamiento externo). Rango extrapolado -100ºC a 300ºC (-148ºF a 572ºF)
- Estabilidad de temperatura: 0.01ºC (0.02ºF)
- Rango de presión: 0 kPa a 1000 kPa (0 psi a 145psi)
- Resolución de presión: 0.01 kPa (0.0014 psi)
- Vapor/Radio líquido: Variable desde 0.02/1 a 100/1 (depende del método)
- Precisión: Repetibilidad r ≤ 0.15 kPa (0.022 psi) / ciclopentano @37,8ºC. Reproducibilidad R ≤ 0.50 kPa (0.073 psi)
- Módulos de extensión disponibles: EV01-COOL módulo de baja temperatura (-20ºC a 120ºC / -4ºF a 248ºF). EV01-VISC módulo de alta viscosidad (entrada y salida calentada hasta 70ºC/158ºF). EV01-VPL módulo de baja presión (r=0.1 kPa; resolución de presión = 0.01 kPa)
- Introducción de la muestra: automática vía pistón interno, filtración automática a través de filtro de 80um, no requiere bomba de vacío externa
- Volumen de muestra: 1ml (2,2 ml por ciclo de enjuague)
- Tiempo de medición: 5 minutos para medición estándar
- Limpieza: a través de siguiente muestra o solvente
- Cámara de medición: Aluminio niquelado
- Pantalla: Tipo industrial sensible al tacto de 8,4 pulgadas
- Lenguajes: Inglés, Alemán, Francés, Español, Ruso, Chino, otros disponibles bajo solicitud
- Interfaces: PC con Ethernet, USB y RS232 – Wifi con dispositivo externo – Conectividad LIMS directa via LAN, salida a impresora o PC como CSV o PDF – Entrada opcional a través de teclado externo, mouse o lector de barra
- Control remoto: Capacidad de servicio remoto vía interface Ethernet
- Software PC: ERASOFT RCS – Software control remoto para multi-instrumento, transferencia de datos conveniente, visualización de espectros y análisis de resultados
- Base de datos: Mas de 100.000 reportes de ensayos almacenados en memoria interna, DVPE, RVPE, PABS, PGAS, PTOT, ASVP y AVP. Observación de gráficos de curvas
- Rastreo de alarmas: Todos los mensajes de alarma son almacenados en base de datos junto con los resultados
- Rutina de Calibración Automática: Tabla de corrección offset de 10 puntos, rastreo historial de calibración, calibración de material
- Auto-Muestreador: Auto-muestreador de 10 posiciones – instalado directamente
- Condiciones de operación: Rango de temperatura 0ºC a 50ºC – Humedad hasta 90% HR, sin condensado
- Requerimientos de poder: Auto 85-264V AC, 47-63Hz, max. 150W (suministro de poder multi-voltaje). Aplicación de terreno: 12V DC (batería de vehículo) a través de adaptador
- Modelo: EV10
- Dimensiones y Peso: 29 x 35 x 34 cm / 9,7 kg
